Aangepaste stempelen deel met zelfborgende moeren

SKU: SHP309 Categorie:

Aangepaste stempelen deel met zelfborgende moeren

Dit aangepast stansonderdeel kenmerkt een metalen behuizing met meerdere zelfklemnagels. Deze moeren zijn er in verschillende typen, sommige zijn dicht bij de buigranden geplaatst. Het onderdeel wordt vervaardigd met stansen voor het stansen, gevolgd door buigen met een persbraam (buigmachine). Dit zorgt voor een hoge mate van precisie bij grootschalige productie van gestanste metalen onderdelen.

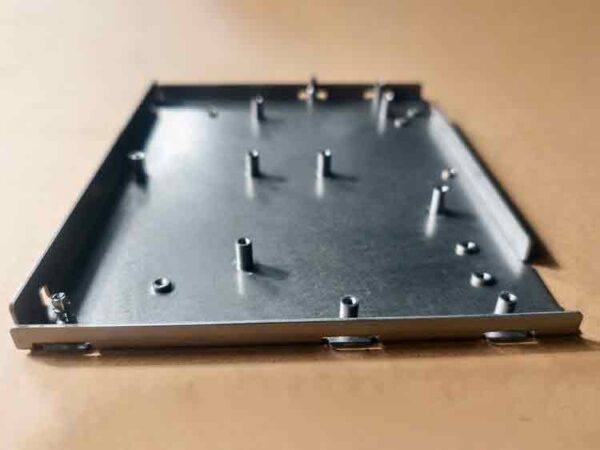

Vooraanzicht opzij van een op maat gemaakt stansdeel met zelfklemmende moeren, waardoor de vorm en het ontwerp duidelijker te zien zijn.
Zijaanzicht van voren van het op maat gestanste onderdeel en de zelfklem-moeren/afstandhouders, met een gedetailleerd beeld van het ontwerp en de structuur.
Alt-tekst: Onderaanzicht van op maat gestanst onderdeel met meerdere ronde gaten vóór perspassingsproces, met gatlay-out voor perspassingsmoeren.
Onderaanzicht van het op maat gestanste onderdeel, met meerdere ronde gaten vóór het perspassingsproces voor het installeren van de perspassingsmoeren.

Onderdeelspecificatie

  • Afmetingen: 265 x 176 x 13 mm

  • Materiaal: Elektroverzinkt staal, 1,5 mm dikte

  • Oppervlaktebehandeling: Geen

Kritieke functie

Dimensietoleranties

  • Gattolerantie: ±0,02 mm – De gaten zijn ontworpen om de zelfklem-moeren in te persen, wat hoge precisie vereist. Lasersnijden biedt niet dezelfde nauwkeurigheid als stansen, waardoor het minder geschikt is voor dit doel.

  • Overige stans toleranties: ±0,05 mm – Het stansen wordt uitgevoerd met stansen, wat betere precisie en kostenefficiëntie biedt voor grootschalige productie in vergelijking met lasersnijden.

  • Buigtoleranties: ±0,20 mm – De vier randen worden gebogen met een persbraam, niet met een stansmatrijs. De gestanste randen zijn schoon met minimale braam, zoals te zien op de foto.

Omgaan met zelfklem-moeren dicht bij buigranden

Sommige zelfklem-moeren worden dicht bij de buigranden geplaatst. Om vervorming tijdens het buigen te voorkomen, wordt een “buigverlichting” of “buiguitsparing” gemaakt bij de moer. Dit zorgt ervoor dat het gebied rond het gat vlak blijft en vrij van vervorming.

Detail van buigverlichting op op maat gestanst onderdeel, met het vlakke gebied onder de verlichtingsgleuf, zonder buiging in dit gedeelte.
Detailopname van de buigverlichting op het op maat gestanste onderdeel, met het vlakke gebied onder de verlichtingsgleuf, wat zorgt voor geen vervorming tijdens het buigen.
Achteraanzicht van het op maat gestanste onderdeel met het buigverlichtingsgebied, met een duidelijker perspectief van het vlakke gedeelte onder de verlichtingsgleuf.
Achteraanzicht van het op maat gestanste onderdeel met de buigverlichting, voor een beter begrip van het vlakke gedeelte onder de verlichtingsgleuf voor precies buigen.

Materiaal: Elektroverzinkt staal

Het gebruikte materiaal is elektroverzinkt staal (ook bekend als zinkgecoat staal of zintec-staal). Het onderdeel wordt gestanst uit ruwe platen, die de vorm bepalen.

Oppervlaktepolijsten om krassen te verbergen

Eén kant van het onderdeel ondergaat polijsten, wat willekeurige, textuurpatronen op het oppervlak creëert. Het polijstproces verwijdert niet alleen kleine bramen, maar helpt ook kleine krassen te verbergen, wat het algehele uiterlijk verbetert.

Persmoerproces

Het onderdeel bevat drie typen perspassingscomponenten: zelfklem-moeren, perspassingspennen en klikafstandhouders. Voor perspassing is het cruciaal dat het oppervlak vlak blijft na het proces. Dit wordt gegarandeerd door nauwkeurige gatmaten en het perspassingsproces zelf. De afbeeldingen tonen duidelijk dat de vlakheid na perspassing voldoet aan de vereiste normen.

Close-up onderaanzicht van het op maat gemaakte stansonderdeel met meerdere ronde gaten, dat een gedetailleerd beeld geeft van het gatontwerp vóór het perspassingsproces.
Detailopname van de onderkant van het op maat gestanste onderdeel, met gedetailleerde ronde gaten vóór installatie van de perspassingsmoeren.
Close-up achteraanzicht van het op maat gemaakte stansonderdeel met zelfklemnoten met lichte indeukingen nabij de noten, die over het algemeen voldoen aan de kwaliteitsnormen.
Detailachteraanzicht van het op maat gestanste onderdeel, met de zelfklem-moeren met kleine indeukingen, wat een goede pasvorm en uitlijning bevestigt.

Opmerking: A klikafstandhouder is een type afstandhouder gebruikt in elektronica en andere assemblage. Het is ontworpen om op een paneel of bord te klikken, wat een veilige, afstandhoudende spacer biedt zonder extra bevestigingsmiddelen. Deze worden vaak gebruikt om printplaten of andere componenten boven oppervlakken te bevestigen, zodat componenten niet in contact komen met andere onderdelen of oppervlakken.

Detailopname van de klikafstandhouder op het op maat gestanste onderdeel, met het ontwerp en de functie in een assemblage.
Detailopname van de klikafstandhouder op het op maat gestanste onderdeel, met het ontwerp en de functionaliteit in elektronische assemblage.

Een video van het perspassingsproces is hieronder beschikbaar voor meer details.



Neem contact op voor maatwerk

We hebben uitgebreide ervaring in plaatwerk fabricage. Als u vergelijkbare productiebehoeften heeft, neem dan gerust contact met ons op.
