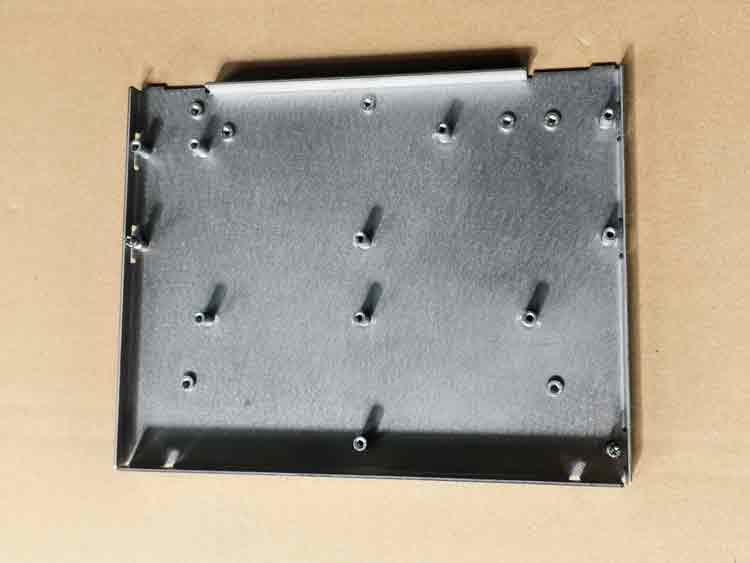

Vista superior de una pieza estampada a medida con tuercas a presión, que muestra la disposición de las tuercas autofijables y los orificios.

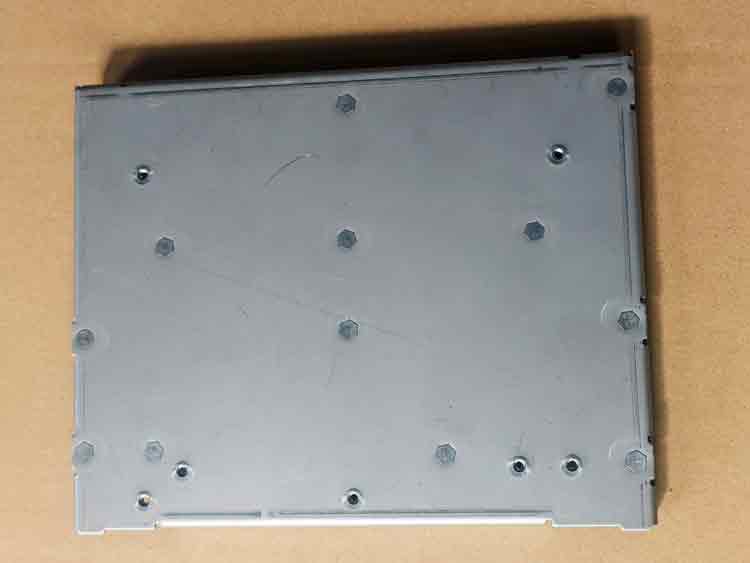

Vista inferior de la pieza estampada a medida, mostrando la parte posterior de las tuercas autofrenantes y su fijación a la chapa.
Vista en primer plano del separador a presión de la pieza de estampación personalizada, que muestra su diseño y función en un ensamblaje.
Vista posterior de la pieza estampada a medida que muestra la zona de relieve de la curva, proporcionando una perspectiva más clara de la sección plana bajo la ranura de relieve.

Pieza de estampación personalizada con tuercas autoblocantes

SKU: SHP309 Categoría:

Pieza de estampación personalizada con tuercas autoblocantes

Este pieza estampada a medida cuenta con una carcasa metálica con múltiples tuercas autoblocantes. Estas tuercas son de varios tipos, algunas colocadas cerca de los bordes de la curva. La pieza se fabrica utilizando estampación para el proceso de troquelado, seguido del plegado mediante una prensa plegadora (plegadora). Esto garantiza un alto nivel de precisión para la producción a gran escala de piezas de metal estampado.

Vista frontal lateral de una pieza de estampación personalizada con tuercas autoblocantes, que ofrece una visión más clara de la forma y el diseño.
Vista frontal lateral de la pieza estampada a medida y de las tuercas/apoyos de cierre automático, que ofrece una visión detallada de su diseño y estructura.
Texto alternativo: Vista inferior de una pieza estampada a medida con múltiples orificios redondos antes del proceso de ajuste a presión, que muestra la disposición de los orificios para las tuercas de ajuste a presión.
Vista inferior de la pieza estampada a medida, que muestra múltiples orificios redondos antes del proceso de ajuste a presión para instalar las tuercas de ajuste a presión.

Especificación de la pieza

  • Dimensiones: 265 x 176 x 13 mm

  • Material: Acero electrogalvanizado, 1,5 mm de grosor

  • Tratamiento de superficies: Ninguno

Rasgo crítico

Tolerancias dimensionales

  • Tolerancia del orificio±0,02 mm - Los orificios están diseñados para encajar a presión las tuercas autoblocantes, lo que requiere una gran precisión. El corte por láser no ofrece la misma precisión que el estampado, por lo que es menos adecuado para este fin.

  • Otras tolerancias de corte±0,05 mm - El troquelado se realiza mediante estampación, lo que proporciona una mayor precisión y rentabilidad para la producción a gran escala en comparación con el corte por láser.

  • Tolerancias de curvatura±0,20 mm - Los cuatro bordes se doblan utilizando una prensa plegadora, no un troquel de estampación. Los bordes estampados son limpios con rebabas mínimas, como se ve en la foto.

Manipulación de tuercas autoblocantes cerca de bordes de curvatura

Algunas tuercas autoblocantes se colocan cerca de los bordes de flexión. Para evitar la deformación durante el doblado, se crea un “alivio de doblado” o “muesca de doblado” cerca de la tuerca. Esto garantiza que la zona alrededor del orificio permanezca plana y sin deformaciones.

Detalle del relieve de doblado en una pieza estampada a medida, mostrando la zona plana bajo la ranura de relieve, sin doblado en esta sección.
Primer plano del relieve de plegado de la pieza estampada a medida, que muestra la zona plana situada bajo la ranura de relieve, lo que garantiza que no se produzcan deformaciones durante el plegado.
Vista posterior de la pieza estampada a medida que muestra la zona de relieve de la curva, proporcionando una perspectiva más clara de la sección plana bajo la ranura de relieve.
Vista posterior de la pieza estampada a medida que muestra el relieve de plegado, ofreciendo una mejor comprensión de la sección plana bajo la ranura de relieve para un plegado preciso.

Material: Acero electrogalvanizado

El material utilizado es el acero electrogalvanizado (también conocido como acero cincado o acero zintec). La pieza se estampa a partir de piezas en bruto, que definen su forma.

Pulido de superficies para disimular arañazos

Una de las caras de la pieza se pule, lo que crea patrones aleatorios y texturizados en la superficie. El proceso de pulido no solo elimina pequeñas rebabas, sino que también ayuda a ocultar pequeños arañazos, mejorando el aspecto general.

Proceso de tuerca a presión

La pieza cuenta con tres tipos de componentes de ajuste a presión: tuercas autoblocantes, espárragos de ajuste a presión y separadores a presión. Para el montaje a presión, es crucial que la superficie permanezca plana después del proceso. Esto se garantiza mediante unas dimensiones exactas de los orificios y el propio proceso de montaje a presión. Las imágenes muestran claramente que la planitud tras el montaje a presión cumple las normas exigidas.

Vista inferior en primer plano de la pieza estampada a medida que muestra múltiples orificios redondos, lo que proporciona una vista detallada del diseño de los orificios antes del proceso de ajuste a presión.
Vista en primer plano de la parte inferior de la pieza estampada a medida, mostrando los orificios redondos detallados antes de instalar las tuercas a presión.
Primer plano de la parte posterior de una pieza estampada a medida que muestra tuercas autoblocantes con ligeras hendiduras cerca de las tuercas, que en general cumplen las normas de calidad.
Vista posterior en primer plano de la pieza estampada a medida, en la que se aprecian las tuercas autoblocantes con pequeñas hendiduras, que confirman el ajuste y la alineación correctos.

Nota：A separador snap-top es un tipo de separador utilizado en electrónica y otros ensamblajes. Está diseñado para ser encajado en su lugar en un panel o placa, ofreciendo un espaciador seguro, stand-off sin necesidad de sujetadores adicionales. Se suelen utilizar para fijar placas de circuitos u otros componentes por encima de superficies, asegurando que los componentes no entren en contacto con otras piezas o superficies.

Vista en primer plano del separador a presión de la pieza de estampación personalizada, que muestra su diseño y función en un ensamblaje.
Vista en primer plano del separador a presión de la pieza estampada a medida, que muestra su diseño y funcionalidad en conjuntos electrónicos.

Si desea más información, a continuación encontrará un vídeo sobre el proceso de ajuste a presión.
