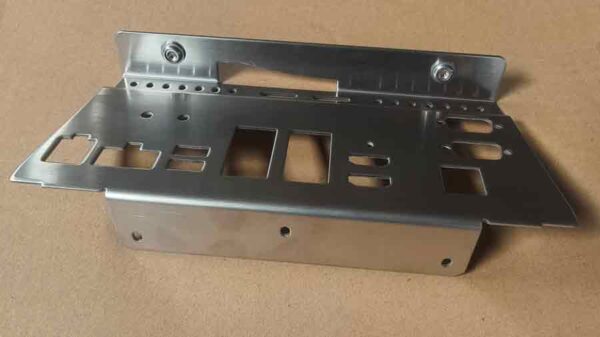

Vista frontale di un pezzo di stampaggio in acciaio inox con inserti di dadi flottanti, che mostra la superficie pulita dopo la rimozione della pellicola protettiva.
Vista posteriore di un pezzo di stampaggio in acciaio inox con inserti di dado flottante, caratterizzato da una superficie lucida con un motivo di grana casuale per nascondere piccoli graffi.
Vista laterale del lato posteriore di un pezzo di stampaggio in acciaio inossidabile, che mostra la superficie dopo la rimozione della pellicola protettiva, fornendo un angolo di osservazione alternativo.
Vista ravvicinata del lato posteriore di un pezzo di stampaggio in acciaio inossidabile, che mostra un gradino formato da due curve, che crea una differenza di altezza rispetto al piano originale.
Lato anteriore del pezzo di stampaggio in acciaio inox con la pellicola protettiva ancora applicata, che mostra le curve completate e gli inserti di dado flottante installati.
Vista posteriore ravvicinata di un inserto a dado flottante su stampaggio in acciaio inox, che mostra l'area rialzata intorno all'inserto per un fissaggio sicuro e autobloccante.

Stampaggio in acciaio inossidabile con dadi autobloccanti

COD: SHP311-1 Categoria:

Stampaggio in acciaio inossidabile con dadi autobloccanti

Questo pezzo di stampaggio in acciaio inox è progettato con elevati standard estetici su un lato e comprende due inserti per dadi flottanti. Il lato della base è caratterizzato da molteplici curve, ottenute sia attraverso timbratura e pressa piegatrice processi.

Parte anteriore del pezzo stampato in acciaio inox con inserti di dado flottante, con pellicola protettiva e finitura superficiale di alta qualità.
Vista frontale del pezzo di stampaggio in acciaio inox con dadi autobloccanti, che mostra la superficie pulita dopo la rimozione della pellicola protettiva, garantendo una finitura di alta qualità.
Vista laterale del lato posteriore di un pezzo di stampaggio in acciaio inossidabile, che mostra la superficie dopo la rimozione della pellicola protettiva, fornendo un angolo di osservazione alternativo.
Vista laterale del pezzo di stampaggio in acciaio inox con dadi autobloccanti, che mostra il lato anteriore dopo la rimozione della pellicola protettiva, offrendo un angolo di osservazione alternativo della superficie pulita.

Specifiche della parte

  • Dimensioni: 230 x 126 x 53 mm

  • Materiale: Acciaio inox 304, spessore 1,5 mm

  • Trattamento della superficie: Nessuno

Caratteristica critica

Tolleranze dimensionali

  • Tolleranza del foro: ±0,02 mm
    Due dei fori sono progettati per il montaggio a pressione degli inserti dei dadi flottanti, per i quali è richiesta un'elevata precisione. Gli altri fori sono destinati principalmente ai connettori elettronici, per i quali è accettabile una tolleranza leggermente inferiore.

Vista ravvicinata del lato posteriore di un pezzo di stampaggio in acciaio inossidabile, caratterizzato da una superficie lucida con una venatura casuale e fori per connettori elettronici.
Vista ravvicinata del lato posteriore della parte stampata in acciaio inox, che mostra il motivo della grana casuale lucida e i fori progettati per i connettori elettronici.

  • Tolleranza di tranciatura: ±0,05 mm
    Il processo di soppressione viene eseguito tramite timbratura invece del taglio laser, che contribuisce a ridurre i costi nella produzione di massa a causa dell'elevato numero di fori. Inoltre, timbratura fornisce una migliore precisione dimensionale.

  • Tolleranza di flessione: ±0,30 mm
    Le quattro piegature dei bordi vengono eseguite con una pressa piegatrice, anziché con stampi di tranciatura. Tuttavia, una delle piegature a Z (che comporta due piegature separate) viene completata attraverso la pressa piegatrice. timbratura processo.

Materiale: Acciaio inox 304, finitura spazzolata

Il materiale utilizzato per questa parte di stampaggio è Acciaio inox 304, con un N. 4 finitura spazzolata. Questa finitura offre una texture uniforme e lineare con una morbida lucentezza, che la rende moderna, elegante e resistente allo sporco. La superficie spazzolata aiuta anche a nascondere i piccoli graffi, offrendo durata e fascino estetico.

Come proteggere la superficie dai graffi

Durante il timbratura Se non si maneggia con cura, può essere difficile evitare piccoli graffi. Per questa parte, un lato richiede un livello di qualità estetica più elevato, quindi viene applicata una pellicola protettiva durante il processo di lavorazione. timbratura e piegatura. La pellicola viene rimossa solo dopo la inserti per dadi flottanti sono installati, aiutando a prevenire la maggior parte dei graffi leggeri durante la produzione.

Lato anteriore del pezzo di stampaggio in acciaio inox con la pellicola protettiva ancora applicata, che mostra le curve completate e gli inserti di dado flottante installati.
Vista frontale del pezzo di stampaggio in acciaio inox con dadi autobloccanti, che mostra le curve completate e gli inserti di dadi flottanti installati, con la pellicola protettiva ancora al suo posto.

Superficie lucida con venature casuali

Sull'altro lato della parte, un finitura lucida con venature casuali. La lucidatura rimuove le bave fini che possono formarsi sulla superficie dopo la timbratura, soprattutto sul lato inferiore. La venatura irregolare aiuta anche a nascondere i piccoli graffi, conciliando qualità ed economicità.

Inserto per dado flottante

Questa parte è caratterizzata da un inserto per dado flottante in cui la parte filettata può muoversi leggermente all'interno dell'alloggiamento fisso. Questa flessibilità consente un migliore allineamento e una regolazione della tolleranza durante l'installazione, facilitando l'installazione e il fissaggio dei bulloni. Dadi flottanti sono tipicamente utilizzati in applicazioni in cui sono necessarie regolazioni o allineamenti di precisione.

Vista posteriore ravvicinata di un inserto a dado flottante su stampaggio in acciaio inox, che mostra l'area rialzata intorno all'inserto per un fissaggio sicuro e autobloccante.
Vista posteriore ravvicinata dell'inserto del dado flottante sulla parte di stampaggio in acciaio inox, che mostra la funzione di autobloccaggio che fissa il dado in posizione.



Vista frontale ravvicinata di un inserto di dado flottante su stampaggio in acciaio inox, che mostra il dado flottante di forma quadrata progettato per impedire la rotazione.
Vista frontale ravvicinata dell'inserto del dado flottante sulla parte di stampaggio in acciaio inox, che mostra il dado di forma quadrata progettato per impedire la rotazione.
Il filo spinge il dado flottante interno in un Insert Dado Flottante, mostrando la sezione centrale che si muove all'interno dell'alloggiamento.
Dimostrazione wire-touch che mostra il movimento flottante dell'assieme dado centrale.

Requisiti speciali per l'inserimento del dado flottante

Grazie alla caratteristica di fluttuazione interna del dado, la inserto per dado flottante richiede una maggiore precisione timbratura condizioni:

  1. Evitare la pressione sulla parte filettata: Per evitare di danneggiare il meccanismo interno del dado flottante, è necessario comprimere solo l'alloggiamento esterno.

  2. Profondità e pressione di inserimento precise: Una pressione eccessiva o insufficiente può portare a un'installazione scorretta del dado o a un guasto del meccanismo flottante.

  3. Mantenere l'allineamento verticale: L'utensile di stampaggio e la superficie del materiale devono rimanere perpendicolari durante l'inserimento per evitare disallineamenti.
