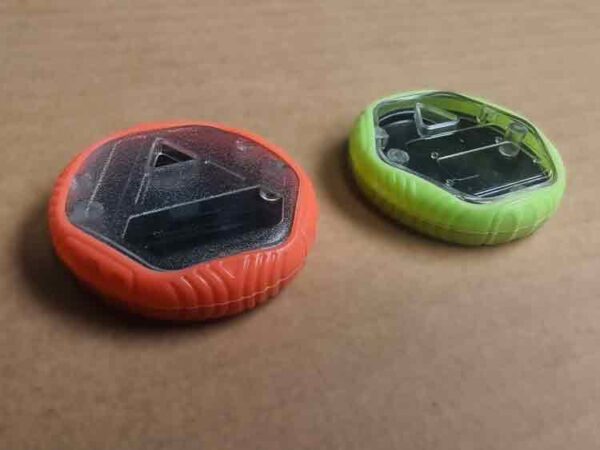

Brinquedo de Plástico Personalizado Multi-Material com Componente em Silicone e Metal
Este pl personalizado
brinquedo de plástico demonstra fabricação multimaterial ao combinar peças injetadas em plástico, silicone moldado por compressão, e componentes estampados em aço inoxidável numa montagem compacta de brinquedo.
Cada material e processo desempenha um papel único — o plástico para a estrutura, o silicone para flexibilidade e toque, e o metal para função elétrica e mecânica.
Na Boyan MFG, especializamo-nos em produção de brinquedos personalizados e montagem de brinquedo multimaterial, oferecendo completa serviços de fabricação OEM/ODM da ferramentaria à montagem final.
Informações sobre o produto
| Artigo | Detalhes |
|---|---|
| Dimensão do produto | Ø38 × 9 mm |
| Material | ABS, PC, Silicone, Aço inoxidável |
| Peso líquido | Aprox. 23 gramas |
| Informações sobre o molde | 2 cavidades, 4 corrediças, canal frio |
| Tolerância para dimensões-chave | ±0,10mm |
| Redondeza | 0,15 mm |
Características Principais
-
Construção multimaterial: plástico + silicone + metal
-
Precisão serviço de moldagem de brinquedos em plástico usando moldagem por injeção
-
Fabricante de peças de brinquedo em silicone capacidade para elementos flexíveis e de toque suave
-
Componentes de brinquedo estampados em metal para estrutura e resistência
-
Completa serviço de montagem de brinquedos em plástico sob o mesmo teto
-
Opções personalizadas de cor, textura e embalagem
-
Disponível para projetos de brinquedos OEM & ODM
Componentes Injertados em Plástico
Este brinquedo inclui cinco peças de plástico feito por moldagem por injeção — uma peça transparente e quatro componentes pretos. Cada peça serve um propósito estrutural ou funcional específico na montagem final.
Configuração do Molde
Para reduzir os custos de ferramentaria, utilizámos três conjuntos de moldes para todas as cinco peças.
-
-
O tampa transparente usa um molde de quatro cavidades.
Molde de injeção de quatro cavidades para a tampa transparente do brinquedo de plástico personalizado — usando gates de borda para produção estável e fluxo equilibrado. Tampas transparentes moldadas por injeção para o brinquedo de plástico personalizado, ligadas pelo canal de alimentação do molde de quatro cavidades com gates de borda. -
O outros quatro componentes são produzidos usando dois moldes familiares, cada um com um disposição de cavidades 2 + 2.
-
-
Este arranjo foi cuidadosamente escolhido para equilibrar a geometria, o tamanho e a viabilidade de moldagem da peça. Quando demasiadas peças partilham um único molde familiar, manter uma qualidade de injeção consistente pode tornar-se desafiante — especialmente para peças com diferentes espessuras de parede e requisitos de fluxo.
Conceção do portão para a Carcaça Externa
Tanto para a tampa como para a base, selecionámos um design de entrada lateral, que oferece simplicidade e desempenho de moldagem estável.
Um gate de borda, no entanto, deixa uma pequena marca de entrada na superfície. Felizmente, esta marca é completamente coberta pela manga de silicone no produto final, pelo que não afeta a aparência.
Se a cobertura de silicone não estivesse presente, tornaríamos o gate mais fino ou realocá-lo-íamos para tornar a marca menos visível.
Acabamento Superficial da Tampa Transparente
A parte superior transparente tem uma superfície texturizada (VDI 27–30). Como os plásticos transparentes são sensíveis a defeitos como manchas no gate, riscas prateadas e linhas de fluxo, o tratamento de superfície deve ser feito com cuidado.
Para a amostra T0, mantivemos a superfície polido para tornar quaisquer defeitos de moldagem claramente visíveis durante a inspeção. Após confirmar a qualidade, aplicámos a textura final na próxima fase de amostragem (T1, T2, etc.).
Pode ver a diferença entre as polido e texturizado versões nas imagens de comparação.
Considerações de Qualidade
Para garantir tanto a estética como a função, vários pontos de qualidade foram priorizados:
-
-
Aparência:
A tampa transparente requer um aspeto impecável, enquanto a base preta também exige alta qualidade visual devido ao seu acabamento brilhante. Peças pretas brilhantes são particularmente sensíveis a defeitos de superfície. -
Planicidade da Superfície:
A planicidade da superfície impacta diretamente a qualidade percebida. Polimento deficiente ou ferramenta irregular pode causar distorções na reflexão da luz, fazendo o produto parecer menos refinado. -
Precisão Dimensional:
Como a estrutura interna aloja um Placa PCB e outros componentes eletrónicos, o requisito de tolerância de ±0,10 – 0,15 mm é suficiente — não extremamente apertada, mas crítica para uma montagem suave.
-
Componentes de Silicone – Moldados por Compressão
Configuração e Processo do Molde
A moldagem por compressão é ideal para peças de silicone porque custos de ferramentaria são baixos, embora exija mais mão de obra manual durante a produção.
Quando um molde tem um maior número de cavidades, tanto o custo da ferramenta como o custo de produção por peça tornam-se mais económicos.
A foto abaixo mostra um dos moldes de silicone utilizados para este produto.
Controlo de Flash Durante a Moldagem por Compressão
Na moldagem por compressão, rebarba—a fina camada de silicone em excesso que se infiltra entre as placas do molde—é uma preocupação comum, especialmente para peças pequenas e detalhadas.
Como este componente é compacto e apresenta detalhes de superfície finos, deve ser removido manualmente da folha de silicone após a moldagem.
Para minimizar o rebarbado, a as superfícies do molde devem ser usinadas e alinhadas com precisão.
Uma pequena folga na linha de separação é mantida para que apenas um camada muito fina de silicone escapa, que pode então ser facilmente arrancadas durante a remoção de rebarbas.
Embora um ligeiro traço de flash ainda possa ser visto ao longo das bordas, permanece bem dentro da tolerância aceitável para este processo e não afeta a aparência ou o desempenho da peça.
Geometria 3D Complexa
Como pode ver, o anel de silicone envolve a superfície externa do produto e apresenta um padrão tridimensional complexo, semelhante a um piso de pneu.
A imagem abaixo mostra a textura correspondente no interior do molde, ilustrando como estes finos padrões de piso são formados durante o processo de moldagem.
Isto requer cuidado design do molde e usinagem precisa, pois cada peça deve ser desmoldado manualmente uma a uma após a moldagem por compressão.
Apesar da complexidade adicional, este processo garante um excelente ajuste e uma superfície de alta qualidade.
Correspondência de Cores e Avaliação Visual
A cor foi correspondida de acordo com o códigos Pantone fornecidos pelo cliente.
Preparámos até dois tons diferentes dentro da mesma família de cores para o cliente escolher.
As fotografias foram tiradas com iluminação e ângulos específicos para realçar as subtis diferenças de cor.
Embora também possamos enviar amostras físicas para avaliação, as fotografias são frequentemente uma mais rápido e eficiente forma de comunicar resultados visuais.
Componentes Estampados em Aço Inoxidável
Estas duas peças estampadas são usadas como eléctrodos da bateria. São pequenos, precisos, e feitos de aço inoxidável com uma superfície niquelada para melhor condutividade e proteção contra corrosão.
O nosso processo garante um acabamento de alta qualidade e um desempenho consistente, mesmo para os componentes mais minúsculos.
Material e Tratamento Superficial
As peças são feitas de aço inoxidável de alta resistência, que proporciona tanto durabilidade como resistência à oxidação.
Uma fina camada de niquelagem melhora a condutividade elétrica e o aspeto da superfície, tornando-o adequado para aplicações em brinquedos eletrónicos.
Detalhes Finos e Tolerâncias Apertadas
Cada componente inclui pequenas ranhuras semicirculares e secções dobradas, que requerem conformação precisa e controlo de bordas.
Usamos matrizes de alta precisão e pressão de estampagem controlada para obter arestas limpas, dobras suaves e dimensões consistentes em todas as cavidades.
Capacidade para Pequenas e Grandes Séries
Seja a quantidade do pedido prototipagem de pequenos lotes ou produção em larga escala, a Boyan MFG pode lidar com isso eficientemente.
O nosso serviço de estampagem de metal personalizado suporta uma vasta gama de peças — desde conectores de brinquedos até suportes em miniatura — com qualidade estável e entrega rápida.
Conclusão
Este projeto destaca a força da Boyan MFG em fabricação de brinquedos multimaterial, combinando moldagem por injeção de plástico, moldagem por compressão de silicone, e estampagem de metais num processo único e bem coordenado.
Ao integrar diferentes materiais e métodos de produção, entregamos soluções de brinquedos personalizados que são visualmente refinados e funcionalmente fiáveis — desde o design conceptual até à produção OEM completa.
