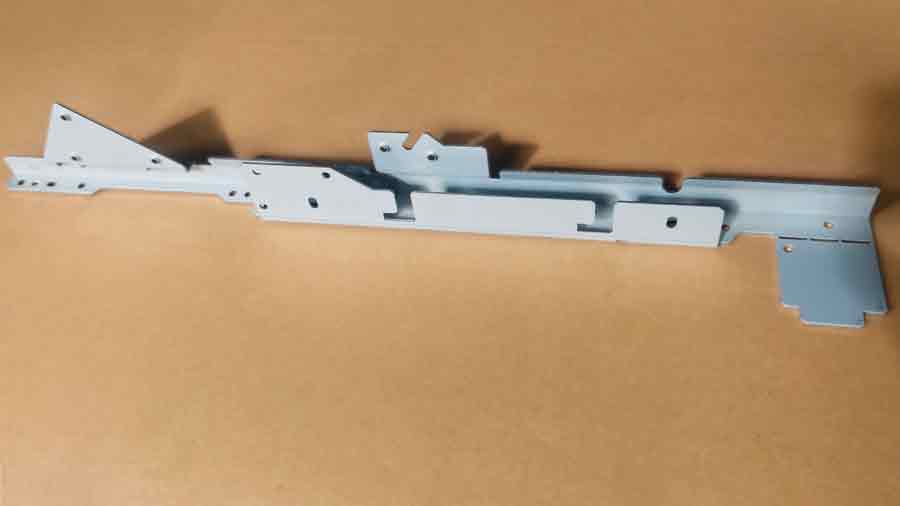

Pieza de estampación metálica estrecha con curvas cerradas
Este pieza estampada a medida está diseñado con un perfil delgado y estrecho. Su estructura presenta dos bridas de curvatura colocadas muy juntas, con una brida que contiene múltiples curvaturas.
Para conseguir una precisión estable, algunas curvas se producen directamente durante el estampado, mientras que otras requieren un conformado con una prensa de plegado con una matriz de cuello de cisne para adaptarse a la limitada separación entre bridas.
Especificación de la pieza
-
Dimensiones: 290 × 32 × 56 mm
-
Material: Acero electrogalvanizado, 1,5 mm de grosor
-
Tratamiento de superficies: Ninguno
Rasgo crítico
Tolerancias dimensionales
Para este tipo de pieza estampada, La precisión del curvado es fundamental. Las pequeñas desviaciones en las líneas de plegado tienden a magnificarse a lo largo de toda la longitud, por lo que es esencial un control estricto.
-
Tolerancia del agujero: ±0,02 mm
-
Tolerancia de las características en blanco: ±0,05 mm
-
Tolerancia a la flexión: ±0,20-±0,50 mm
La forma larga y estrecha del componente aumenta la sensibilidad a las desviaciones angulares y lineales, lo que plantea mayores exigencias al control del proceso.
Gestión de la distancia entre curvas
La distancia entre los dos rebordes de la curva es relativamente pequeña en comparación con su altura. Para formar estas características limpiamente, un troquel de cuello de cisne en la prensa plegadora.
Algunos pliegues se integran en la operación de estampación, mientras que otros deben formarse por separado porque no todos los pasos de plegado pueden completarse sólo en una prensa plegadora.
Esta combinación de métodos garantiza la precisión al tiempo que evita las interferencias del troquel en zonas con curvas cerradas.
Material: Acero electrogalvanizado
La pieza se fabrica con chapa de acero electrogalvanizado, también denominado chapa cincada o acero zintec. Este material ofrece una buena resistencia a la corrosión y unas características de conformado uniformes, por lo que es adecuado para aplicaciones de precisión. piezas de metal estampado.
Pulido de superficies para disimular arañazos
Una de las caras de la pieza se pule, lo que crea patrones aleatorios y texturizados en la superficie. El proceso de pulido no solo elimina pequeñas rebabas, sino que también ayuda a ocultar pequeños arañazos, mejorando el aspecto general.
Blanqueo por estampación
La pieza en bruto se fabrica mediante estampación en lugar de corte por láser. Este enfoque ofrece:
-
Mayor precisión dimensional para la producción en serie
-
Cantos más rectos y precisos que mejoran la precisión de plegado
-
Coherencia fiable entre orificios con una separación de tan sólo 1,5 mm (igual al grosor del material).
-
Formación limpia de agujeros avellanados para tornillos de empotrar
Vista de cerca de la pieza estampada a medida, centrándose en el orificio avellanado diseñado para tornillos de montaje empotrado.
Utilizando estampados metálicos a medida para la pieza en bruto garantiza un control más estricto de la tolerancia global y proporciona una referencia más estable para el plegado posterior.
