Eixo de transmissão grande e personalizado com chaveta e retificação do diâmetro externo

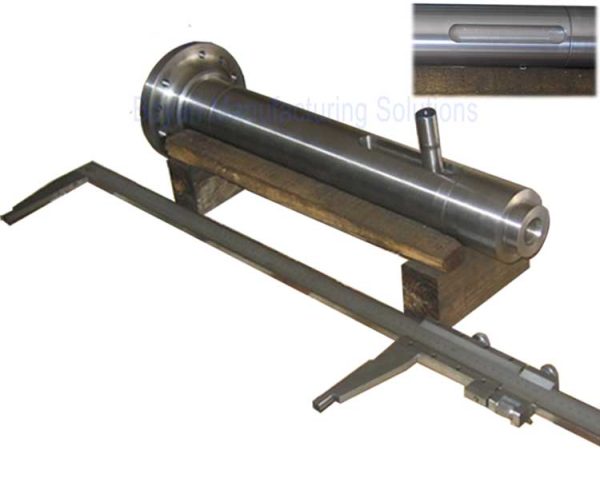

Este é um veio de transmissão de grandes dimensões com uma ranhura de chaveta plana, o diâmetro maior é de 160 mm e o comprimento é de 550 mm.
Especificação da peça
| Material | Aço 1045 |
| Tamanho (mm) | DE 160 x COMPRIMENTO 550 |
| Peso (kg) | 23 |
| Tolerância para a dimensão da chave (mm) | 0/+0,018mm |
| Revestimento | Nenhum |
| Processos | Torneamento, retificação e fresagem CNC |
Alguns pormenores
Tolerância apertada
Tolerância para o diâmetro externo: 0,018 mm,
Concentricidade e cilindricidade: 0,02 mm,
Rugosidade da superfície: Ra 0,8um.
Os OD precisam de ser ligados à terra.
É utilizado um método de inspeção eficaz para o controlo a granel
A ranhura da chave plana: largura 36 0/-0,062 mm, verificada por um calibre "go no-go
Esta é uma forma fácil de verificar o contorno da área de conjunção.
