Aperçu — Couvercle de Haut-parleur en Plastique
Les grilles de haut-parleur en plastique sont des protections perforées avec de nombreux petits trous ou motifs en maillage. Elles protègent le haut-parleur de la poussière et des dommages tout en laissant passer le son clairement. Elles ajoutent également un aspect stylé au haut-parleur.
Ces grilles peuvent être fabriquées dans diverses formes, comme rondes, ovales ou des designs plus complexes. En raison de leur structure perforée, elles nécessitent haute précision moules et Techniques de production avancées.
Ici, nous nous concentrerons sur la présentation détaillée d'une grille phare, ainsi que quelques autres designs. Cela vous aidera à comprendre rapidement les caractéristiques clés de nos produits et à voir nos solides capacités de fabrication.

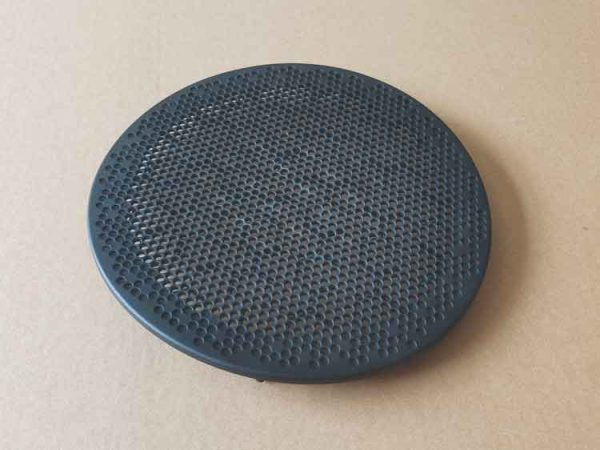

Informations sur le produit
| Objet | Détails |
|---|---|
| Dimension du produit | OD 128 * Hauteur 26 mm |
| Matériau | PP |
| Informations sur les moisissures | 2 cavités, canal froid |
| Type de porte | Porte subaquatique |
| Tolérance pour les dimensions clés | ±0,15 mm |
| Finition de surface | VDI15-18 |
Qualité de Surface et Exigences de Détail
La surface de la grille de haut-parleur en plastique doit être lisse et exempte de tout petit défaut, notamment en raison des nombreux petits trous. Chaque trou sur la face avant présente un léger arrondi, donnant au produit un aspect plus net et plus raffiné.
La face arrière ne présente pas ces arrondis.
De plus, le produit est très sensible à l'injection défauts de moulage. Des problèmes tels que des marques de point d'injection, des lignes de soudure, des stries argentées, des bavures et des déformations ne sont pas acceptables.
Le Matériau — PP
Les grilles de haut-parleur en plastique sont généralement fabriquées en PP, ABS ou PC/ABS. Ce produit spécifique utilise du PP, ce qui aide à réduire les lignes de soudure et autres défauts d'aspect liés au moulage. Cependant, le PP a un brillant inférieur et est plus souple que l'ABS ou le PC/ABS.
Conception de la Porte – porte subaquatique
Comme le produit a des exigences élevées en matière d'aspect, les points d'injection latéraux ne conviennent pas car ils peuvent laisser des marques visibles le long du bord, même après ébavurage. Nous utilisons généralement un point d'injection sous-marin pour éviter les cicatrices de surface. Cependant, il est important de contrôler les marques de point d'injection sur la surface extérieure, ce qui est plus difficile avec l'ABS et le PC/ABS mais moins problématique avec le PP.
Éviter le Gauchissement
Comme les nombreux trous réduisent la rigidité du produit, des déformations peuvent survenir lors du moulage par injection. Pour éviter cela, une analyse minutieuse de nombre et placement des portes est nécessaire.
Dans ce cas, la déformation est bien contrôlée. La légère courbure visible sur les photos est due à la forme courbe 3D prévue, pas un défaut réel.
Les légères courbures peuvent également être corrigées lors de l'assemblage, car la pièce est flexible et peut s'adapter étroitement à la surface d'accouplement.
Utilisation d'un Contrôleur de Température de Moule
Pour obtenir une meilleure qualité de surface et éviter des défauts tels que des lignes de soudure et des stries argentées, nous utilisons un régulateur de température de moule lors du moulage par injection, même avec du matériau PP.
Prévention de l'Adhérence au Moule
Comme les trous du maillage sont principalement dans le moule supérieur et que le moule inférieur a moins de nervures, il est important d'empêcher la pièce de coller au moule supérieur lors de l'éjection. Ceci est principalement réalisé en concevant des angles de dépouille appropriés.
Conception d'éjection — Éjecteurs + Plaque d'éjection
La plupart des grilles de haut-parleur en plastique utilisent une combinaison d'éjecteurs et d'une plaque d'éjection. Les éjecteurs ne peuvent pas être utilisés dans les zones de maillage, et dans ce produit, les éjecteurs sont très petits (environ 0,5 mm), les rendant à peine visibles sur les photos.
Éventage : Rôle des Éjecteurs
Les éjecteurs non seulement poussent la pièce hors du moule, mais aident également à l'évacuation de l'air. Comme la grille a de nombreux trous, le processus de remplissage est complexe et l'air peut être piégé près des bords ou dans les zones centrales. Ces interstices autour des éjecteurs fournissent des canaux de ventilation.
Autres Couvercles de Haut-parleur en Plastique
Grille de Haut-Parleur à Mailles
Apparence Plus Unique, Coût Plus Élevé
Les grilles de type maillage offrent un aspect plus distinctif mais nécessitent un usinage de moule plus long et plus coûteux par rapport aux designs perforés simples.
Éviter les Dommages aux Nervures du Moule
Les nervures minces du moule utilisées pour les designs en maillage (seulement 0,4–0,5 mm) sont fragiles et facilement endommagées pendant la production. Tout dommage nécessite une réparation longue, incluant un repolissage et une réapplication de la texture de surface, ce qui augmente significativement les coûts et les efforts.
Couvercle de Haut-parleur ABS — Produit 1
Brillance supérieure, dureté accrue et coût plus élevé
Comparé au PP, l'ABS offre une brillance supérieure et une plus grande dureté, ce qui le rend adapté à différentes applications. Cependant, il présente également des coûts de production plus élevés et est plus sujet aux défauts de surface lors du moulage.
Éjection : Éjecteurs et Plaque d'Éjection
Ce produit utilise des éjecteurs plus grands, donc les marques d'éjecteurs sont plus visibles. La zone maillée au centre est éjectée à l'aide d'une plaque d'éjection.
Couvercle de Haut-parleur ABS — Produit 2
Formes Complexes et Polyvalentes
Ce produit a une forme irrégulière, montrant que les couvercles de haut-parleur peuvent être fabriqués sous diverses formes pour répondre à différents besoins d'installation.
Résumé
Les couvercles de haut-parleur en plastique jouent un rôle crucial à la fois dans la protection des haut-parleurs et dans leur intégration visuelle dans différents environnements. Une sélection minutieuse des matériaux, une conception précise du moule et des procédés de fabrication contrôlés sont essentiels pour obtenir des performances et une apparence fiables.
